Маркировка шин

Автомобильные шины маркируются алфавитно-цифровым кодом, который обозначается на борту шины. Этот код определяет размеры шины и некоторые из ее ключевых характеристик, типа индикаторов нагрузки и скорости. Иногда внутренний борт шины содержит информацию, не включенную во внешний борт, и наоборот.

Маркировка шин за последние годы значительно усложнилась, современные автошины имеют маркировку тяги, протектора, температурного сопротивления и пр. показателей.

Маркировка шины

1. Модель (имя) шины
2. Код транспортного средства:

  • 'P' - Пассажир
  • 'LT' - Легкий Грузовик
  • 'С-' - Специальный Трейлер
  • 'T' - Временный

3. Ширина шины в миллиметрах от борта до борта
4. Отношение высоты борта к полной ширине шины в процентах. Если это обозначение отсутствует, то оно, как предполагают, =82%. Если число является большим чем 200, то это - диаметр всей шины в миллиметрах
5. R - радиальная шина
6. Диаметр диска, для которого шина предназначена, в дюймах (на грузовиках может стоять ещё код диапазона нагрузки после этой цифры)
7. Индекс нагрузки и знак скорости (см. таблицы ниже)
8. Идентификационный номер DOT в стандартах США
9. M&S - Mud & Snow = Грязь и Снег
10. Материал корда и композиция резины
11. Производитель
12. Максимальный рейтинг нагрузки
13. Код тяги, протектора, температурного сопротивления
14. Максимальное давление (наддув) шины

Расшифровка индексов нагрузки
Расшифровка индексов скорости

Дополнительная маркировка шины

  • M*S: На зимних шинах, в конце вышеупомянутой маркировки может стоять "Е" - шипованная резина.
  • E4 - Шина, сертифицированная согласно ECE-инструкциям, (число указывает страну одобрения).
  • 030908 - код сертификации шины
  • DOT код: все шины, импортированные в США имеют DOT код, как это требуется Министерством транспорта, этот код определяет компанию и фабрику, почву, партию, и дату производства (2 цифры для недели года плюс 2 цифры для года; или 2 цифры для недели года плюс 1 цифра для года для шин, сделанных до 2000)
  • TL - Бескамерная (Tubeless)
  • TT - Tubetype, камерная шина
  • Made in - Страна производства
  • C (коммерческий) - Шина для легких грузовиков (Пример: 185 R14 C)
  • B - Шины для мотоциклов (Пример: 150/70 B 17 69 H = диагональная конструкция с поясом под протектором
  • SFI - сокр. для "side facing inwards" = внутрь асимметричных шин
  • SFO - сокр. для "side facing outwards" = вовне асимметричных шин
  • TWI - Индекс изнашивания шины (Tire wear index), индикатор профиля шины, который показывает, когда шина стерта и должна быть заменена
  • SL - (standard load = стандартная нагрузка): Шина для нормального использования и нагрузки
  • XL - (extra load = сверх нагрузка): Шина для тяжелой нагрузки
  • rf - Укрепленные шины (Reinforced tires)
  • Стрелки - Некоторые типы протекторов шин разработаны так, чтобы давать лучший эффект, когда шина крутится в определенном направлении (по часовой стрелке или против часовой стрелки). Такие шины будут иметь стрелку, показывающую, в какую строну шина должна вращаться, будучи надета на колесо транспортного средства. Для адекватного динамического поведения шин важно соблюдать это указание.

Геометрия шины

Для маркировки геометрических данных шины используется сокращенная форма. Рассмотрим пример: 195/55R16 - эта кодировка означает, что ширина шины - 195 мм (по самым отдалённым точкам), высота борта - 55 % от ширины (107 мм в этом примере) и что шина соответствует колесам 16-дюймового диаметра.

Реже используется в США и Европе (но часто в Японии например) маркировка, которая указывает полный диаметр шины вместо высоты борта. На той же шине, что взята для примера выше, 16-дюймовый диск имеет диаметр 406 мм. Добавленая дважды высота шины (2x107 мм) делает полный диаметр шины в 620 мм. Следовательно, шина 195/55R16 могла бы быть помечена 195/620R16.

Практически эти два обозначения маркировки можно легко отличить, потому что высота борта автомобильной шины как правило намного меньше, чем ширина. Следовательно, когда высота выражена в процентах от ширины, это почти всегда меньше чем 100 % (и конечно меньше чем 200 %). К тому же, диаметры шин автомобиля всегда больше, чем 200 мм. Поэтому, если второе число больше чем 200, то это однозначно говорит о том, что используется японская маркировка, а если второе число меньше, чем 200 тогда, американское/европейское обозначение используется.

Пример

Шины Cooper могут быть помечены: P195/55R16 85H

  • 'P' - эти шины для пассажирского транспортного средства.
  • 195 - ширина шины - 195 мм в самом широком месте.
  • 55 - указывает, что высота борта шины - 55 % ширины - 107 мм.
  • R - это радиальная шина.
  • 16 - эта шина соответствует дискам 16-дюймового диаметра.
  • 85 - индекс нагрузки, максимум 515 кг на колесо в данном случае.
  • H - индекс скорости, означает максимальную разрешенную скорость 210 км/ч (130 миль в час).



Американская маркировка шин (P-metric)

Американские производители шин имеют свою маркировку. Существуют два типа маркировки:

Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P195/55R14 или LT235/65R15.

И другая маркировка, которая принципиально отличается от европейской.

Например: 31х10.5R15

  • 31 — внешний диаметр шины в дюймах;
  • 10.5 — ширина шины в дюймах;
  • R — шина радиальной конструкции;
  • 15 — внутренний диаметр шины в дюймах.

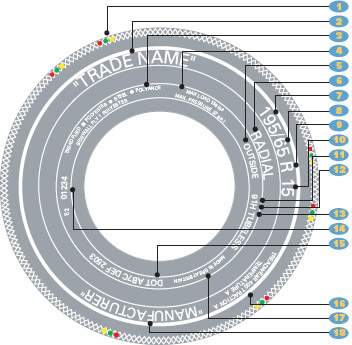

Маркировка автомобильных шин

  1. Индикаторы износа протектора
  2. Название модели
  3. Дополнительные данные о конструктивных особенности каркаса и брекера
  4. Требования по максимальной нагрузке и давлению
  5. Обозначение наружней стороны шины для правильной установки
  6. Обозначение конструкции шины (Radial – радиальная)
  7. Ширина шины в мм
  8. Высота шины в процентах от ширины шины
  9. Обозначение конструкции шины (R – радиальная)
  10. Посадочный диаметр в дюймах
  11. Индекс нагрузки
  12. Индекс скорости
  13. Обозначение, которое позволяет определить камерная шина или бескамерная (если Tubless, то шина бескамерная; при отсутствии обозначения – камерная)
  14. Знак и номер соответствия типу ECE
  15. Маркировка DOT обозначает, что шины одобрена для эксплуатации Министерством транспорта США
  16. Маркировка UTQG (Uniform Tyre Quality Grade). Используется для шин, реализуемых в США, и находится на боковине в виде штампа. UTQG указывает на три параметра, полученных в ходе испытания шины: Treadwear - относительный ожидаемый километраж пробега; Traction - способность шины к торможению на влажном дорожном полотне; Temperature - термостойкость шины при высоких скоростях на испытательном стенде
  17. Страна-производитель
  18. Название бренда

Проверяйте дату производства при покупке шин

При покупке также очень важно проверить дату производства шин, так как шины подвержены старению и со временем, даже если их не эксплуатировали, теряют свои рабочие характеристики. По российским законам гарантийный срок службы шины – 5 лет!

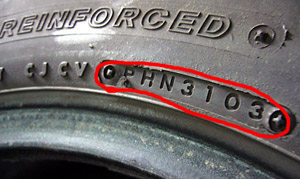

В современных шинах дата производства указывается на боковине в виде четырехзначного числа после кода стандарта DOT. Этот индекс наносится в овале за кодом завода-изготовителя, и состоит из четырех цифр. Эти цифры обозначают неделю и год производства. Если индекс состоит из трех цифр, то эта шина была произведена в 80-е годы, если после цифр стоит треугольник, значит она произведена в 90-е годы. В нашем случае (см. фото) идет четырехзначное обозначение 3103, оно означает, что шины произведена в 31 неделю 2003 года.

Стоит отметить, что большинство производителей изготавливают зимние шины в первом полугодии. Это позволяет накопить склад продукции, чтобы оперативно обеспечивать товаром продавцов осенью того же года.
